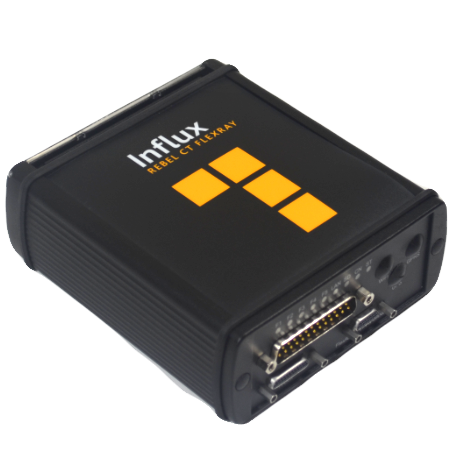

Rebel CT FlexRay
结构紧凑、配置方便的总线数据记录仪
结构紧凑、配置方便的总线数据记录仪
Rebel CT FlexRay是结构紧凑的数据记录仪，非常适合需求7路CAN 2.0, FlexRay以及额外LIN总线的车载网络开发应用。

标准版Rebel CT FlexRay包含了内置的18Hz GNSS功能模块以及3D加速度计功能模块。

Rebel CT FlexRay同时支持用户可选的扩展功能，包括扩展为更高精度的 GNSS, 3D加速度计,3D Gyro, Wi-Fi和4G LTE CAT1功能模块。
描述
描述
描述
描述
描述
描述
描述
7x CAN 2.0总线
3x 数字I/O通道
高品质GNSS
4G LTE
WIFI
3轴陀螺仪
4x 模拟输入通道
(每个通道可单独校准)
描述
2x LIN总线
描述
2x FlexRay通道

  • 核心功能

  • 软件

  • 套装包含

  • 可选升级

核心功能：
■ 7x CAN 2.0总线
■ 2x LIN总线
■ 2x FlexRay通道
■ 3x 数字I/O通道
■ 4x 模拟输入通道 (每个通道均可单独校准）
■ 18Hz GNSS及1kHz xyz加速度计
■ 支持的协议包括CCP, xCPOnCAN, xCPOnFlexRay,UDS (IS014229),J1939
■ 超高速SDXC卡数据存储 (最高容量支持128GB)
■ 电隔离特性（USB,外壳）
■ IP65防尘防护翻盖盖板 -SD卡内置在安全的翻盖后端
■ 休眠模式下低功耗以及CAN报文唤醒和信号唤醒功能
■
■
■
■
■
■
■
■
■
■
■
软件：
■ Dialog Configurator (配置版)
   可免费获取的Rebel数据记录仪配置工具。支持将记录仪记录的数据导出为CSV和MDF格式
   此版本不支持高级功能，如xCP/CCP、图形化数据分析、 在线实时数据查看，以及记录数据批量融合等
■ Dialog Standard (标准版）
   此版本包含功能强大的数据分析功能和图形化在线实时数据查看已记录的数据功能。
■ Dialog Plus (全功能版）
   适合使用ASAM xCP/CCP协议或者需要FlexRay网络支持的专业工程师使用
   另外，如需连接StreamLog服务器， 进行远程车队管理等功能，则需要Dialog Plus全功能软件
■ 搭配Dialog Gateway (网关)可获得CAN 2.0网关配置功能
■ Module Analyser Lite，用于直观地分析CAN网络和OBD/UDS功能
   (可升级至 Module Analyser Standard或Module Analyser Plus)
■ 支持J2543协议下的旁通
■


■

■


■
■

■
套装包含：
■ (INF6102) 12个月的服务协议
■ (INF1101.1) Dialog Configurator
■ (INF1301) Module Analyser Lite
■ (INF4301) USB 线缆
■ (INF4204.1) 1分5多接头连接线缆，用于4x CAN、2x LIN和4x模拟& 3x数字
■ (INF4202) 1分5 FlexRay多接头连接线缆，用于3x CAN, 1x LIN, 2x FlexRay
■ (INF5303) 64GB SDXC卡(可升级到更大容量)
■ (INF4306.1) GNSS外置天线3m

■
■
■
■
■
■
■
■
可选升级：
■ 内置式GNSS功能模块（高达30Hz刷新率，带外接天线的接口插座）
■ 内置式3D 1kHz加速度计模块和3D Gyro功能模块
■ 内置式4G LTE功能模块（带外接天线的接口插座)
■ 支持较大容量的SDXC卡数据存储功能(最高达128GB)
■ 连接CAN 0/PWR到车辆OBD端口的延长线（9路 D -Sub接口至OBD端口)
■
■
■
■
■
<
>
下载 Download
描述
外壳规格
描述
描述
产品手册
描述
描述
集成数据分析的数据记录仪配置工具
描述
Dialog
           提供了配置、分析和导出数据的工具
■
■
■
■
■
■
■
■ 创建及交换 Rebel 数据记录仪配置文件
■ 通过 USB 连接和重新配置 Rebel 数据记录仪
■ 在图形查看器中监控实时数据
■ 上传及分析采集的数据文件
■ 支持现场固件升级
■ 批量处理和数据输出
■ 支持直接接入 StreamLog 服务器
描述
5大总线分析工具全部集成在一个环境中，易用的CAN总线分析工具
描述
■ 通过DBC/LDF/Fibex文件进行CAN和LIN监控
■ 车辆OBD ISO15765扫描工具和UDS ISO14229支持工具
■ J1939
■ 集成ODX/MDX编辑器
Module Analyser
                            使您能够在单一环境下监控
CAN、LIN和Flexray总线通信状态
■
■
■
■
描述
描述
轻松安全地在互联网上传输和配置您的Rebel数据！
描述
                  使您能够直接从桌面访问Rebel数据！
Streamlog
■ 您的数据存储在一个安全的微软SQL数据库中，
   由微软Azure托管
■
■ 数据使用我们定制的安全协议和微软SSL加密进行
   端到端加密
■ 远程配置您的Rebel数据记录仪，并通过DiaLog
   软件监测数据
■

■
感兴趣请与我们联系
